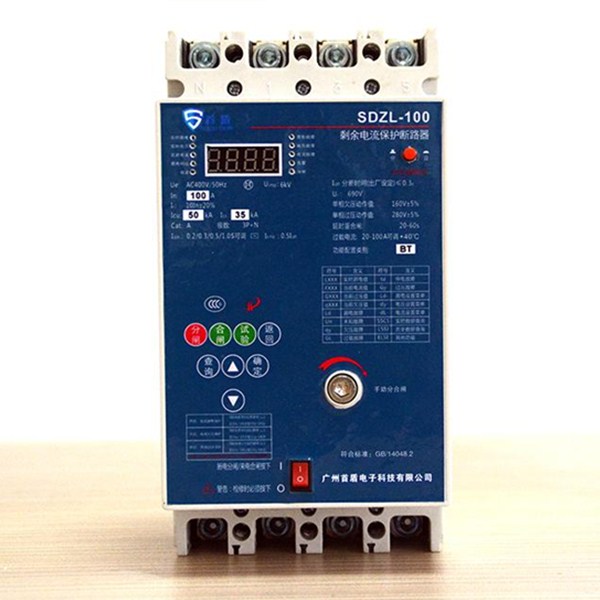

剩余电流漏电保护器SDZL-100
产品简介
SDZL系列智能漏电断路器的设计思想来源与市场,来源于用户,来源于农网改造第一线,是本公司近年适应我国城乡安全用电实际环境而研制开发的专利产品,使用简便、经济实用、为国
订购热线:15915895560
产品介绍
剩余电流漏电保护器SDZL-100





产品概述



    SDZL系列智能漏电断路器的设计思想来源与市场,来源于用户,来源于农网改造第一线,是本公司近年适应我国城乡安全用电实际环境而研制开发的专利产品,使用简便。
    SDZL系列智能漏电断路器(以下简称漏电断路器),是集剩余电流继电器、漏电断路器及交流接触器的功能于一体的多功能漏电断路器。适用于三相四线中性点直接接地的低压电网,用来对人身触电解除提供间接接触保护,也可以对线路或用电设备的接地故障、过电流、短路、欠过电压及缺相等进行保护。



产品特点



    ●体积小、集漏电断路电器、漏电断路器及交流接触器为一体。缩小了安装位置,简化了接一。
    ●采用微处理器智能化数字编程控制电路,所有功能均由单片机程序完成。
    ●自动显示线路剩余电流值,故障漏电跳闸及显示跳闸时剩余电流值。
    ●智能化不但具有漏电、欠压、过压、缺相、过电流、短路的保护功能,还具有智能化漏电保护之特点,主要是漏电电流的数字显示及自动重合闸、动作状态指示等功能,此外,可以设置不同的分断时间、额定漏电电流动作值,还可以进行分别显示A相漏电、B相漏电、C相漏电值,当三相漏电不平衡时,可显示三相漏电电矢量和。
    ●矢量保护,三项线路电流不平衡,只能达到适量值,就起到保护。
    ●能自动记忆运行数据如:合闸次数、总合闸次数、电动合闸次数、重合闸次、动作/分闸次数、缓变动作次数、超限动作次数、突变动作次数、电动分闸次灵敏、人工分闸次数、电压异常动作次数、电源频率异常次数,区 别出主要动作原因及数据记录最近十次如:缓变动作、超限动作、A相突变动作、B相突变动作、C相突变动作、电动分闸、人工分闸、电压异常动作、电源频率异常。
    ●具有三级防雷技术,彻底消除被雷电击毁的盲区。
    ●全自动跟踪技术,根据电网的实际漏电自动跟踪运算剩余电流动作值,提高电网运行安全。
    ●预留计算机通信接口,可根据用户要求实现电网自动化管理。



技术参数



技术参数
额定电压:380V220V 三相四线
额定频率:50Hz
额定电流:63A、100A、160A、200A、250A、400A、630A,
额定辅助电源电压:220V(进线端左面1接N,进线端右面1接A相)
剩余动作电流:1000mA
额定漏电动作电流:100mA、300mA、500mA、1000mA
额定漏电不动作电流:50mA、150mA、250mA、500mA
突变电流:50mA、75mA
缓变电流:300mA
剩余电流自动跟踪定档:200mA、400mA、600mA、800mA、1000mA
额定分断时间:0.2S、0.3S、0.5S、1.0S(出厂设定在0.3S)
延时重合闸:20S~60S
欠压动作值单相155V±5%(电压恢复正常后能自动重合闸)
过压操动作值单相280±5%(电压恢复正常后能自动重合闸)
显示漏电自动跟踪定档值
具有自动记忆功能
漏电动作值特性分类:AC型
额定极限短路分断能力见  表1
过电流脱扣器保护特性见  表2
本产品符合:GB14048.2-2008
额定极限短路分断能力如下:表1
壳架等级额定电流(A)短路通断能力飞弧距离(mm)
电流kA电压V功率因素试验程序
250101.05Un0.5C-t-co≤100
400201.05Un0.3C-t-co≤120
630251.05Un0.25C-t-co≤120
过电流脱扣器保护特性如下:表2
周围空气湿度试验电流脱扣时间状态
1.05In2h不脱扣冷态开始
1.30In2h内脱扣热态开始
3In可返回时间>2S冷态开始
任何合适温度10In<0.22S冷态开始
+20℃±20℃1.05In内不脱扣冷态开始
1.30In2h内脱扣热态开始
安装、试验与使用
    安装前,必须检查漏电断路器是否处于断开位置(分闸指示杆突时处于分闸位置),在合闸位置时应手动脱扣!
    漏电断路器应垂直安装(倾斜度≤5℃)用螺钉通过安装孔固定。
    用户根据负荷选择合适的导线,把导线接入漏电断路器(须配接铜接头)。漏电断路器的上线端为主电路的电源端,下接线为出线端。电源中性(零线)必须接在“N”端子,不接零线或辅助电源相线断相,漏电断路器将不能工作。
    安装,接线完毕,向漏电断路器的电源端送电,此时绿色“电源”指示灯亮,红色“分闸”指示灯亮,漏电断路器处于断开状态。按“合闸”按钮,漏电断路器自动合闸,当漏电断路器处于闭合状态时,只有绿色“电源”指示灯亮。
    欠电压、过压及缺相跳闸指示,绿色“电源”指示灯亮,红色“分闸”指示灯亮,同时黄色“欠压、过压”指示灯亮,表示电源电压不正常。电源电压正常后,黄色“欠压、过压”指示灯熄灭,漏电断路器自动重合闸,恢复正常运行。
    在使用中,按试验按钮进行检查漏电断路器是否正常,按按钮后,漏电断路器动作显示“E”或显示漏电电流值(数字)
    漏电电流矢量和超过额定漏电电流动作值时,漏电断路器立即动作,这时,绿色“电源”指示灯亮,红色“分闸”指示灯亮,红色“漏电 ”指示灯闪亮,漏电断路器自锁,并不再自动重合闸。
    过电流,短路跳闸:绿色“电源”指示灯亮,红色“分闸”指示灯亮,产品不能自动合闸。
    按“分闸”按钮,可分断主电路:如果停电后要分断主电路,可用“手动分闸”分断主电路。在这两种情况下,漏电断路器不重合闸。
   漏电断路器安装,接线,试验后,应在线路末端进行试验,正常后再投入运行。
    漏电断路器有漏电电流数字显示时,用户应注意漏电电流变化,如果电流较大或变异常时,用户可以采取预防措施。如果需要检查A、B 、C、三相中每一相的漏电电流,把拨码开关的“5”“7”“8”(拨向上方)与此,“漏电”指示灯闪亮没有保护功能,具体设置参数看(表3)。检查完毕后,应立即将被码开关设置到正常工作位置!!!
拔码开关设置功能表表(3)
拔码开关设置说明如下:
12345678
压过2位控制上为启用,下为退出
分断时间可选(3~4)控制上为启用,下为退出
分断时间可选(3~4)控制
0.2s下下
0.3s下上
0.5s上下
1.0s上上
漏电电流可选(6~7~8位)控制
100mA上上下
300mA下下下
500mA下下上
1000mA下上下
自动跟踪下上上
显示自动跟踪值上上上
缓变300mA突变50mA上下下
缓变500mA突变75mA上下上
合闸次数及相漏电电流值(5、6、7、8位)控制
总合闸次数上上下下
自动重合闸次数上上下上
总漏电电流和上下下下
A相漏电电流上下上下
B相漏电电流上下下上
C相漏电电流上下上上
产品出厂时额定漏电电流为300mA,漏电分断时间设置为0.3S。





外形尺寸

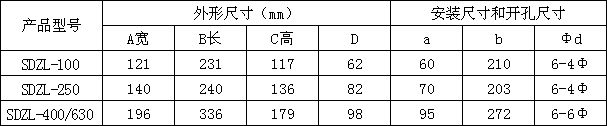

面板功能及外形、安装尺寸见图1:

1、安装孔        2、电源接线端    3、数据显示表      4、接通、分断指示标      5 、指示灯
6、手动分闸按钮   7、试验按钮         8、合闸按钮         9、分闸按钮              10、功能选择开关



剩余电流漏电保护器SDZL-100接线图
