电源网络二合一防雷产品说明书
◆仅允许专业技术人员根据本说明书进行安装、维护、更换防雷产品
◆安装必须在断电情况下进行
◆请定期检查防雷器工作状态,一旦防雷器失效,请及时更换
◆防雷器与被保护设备之间连接线应尽可能短

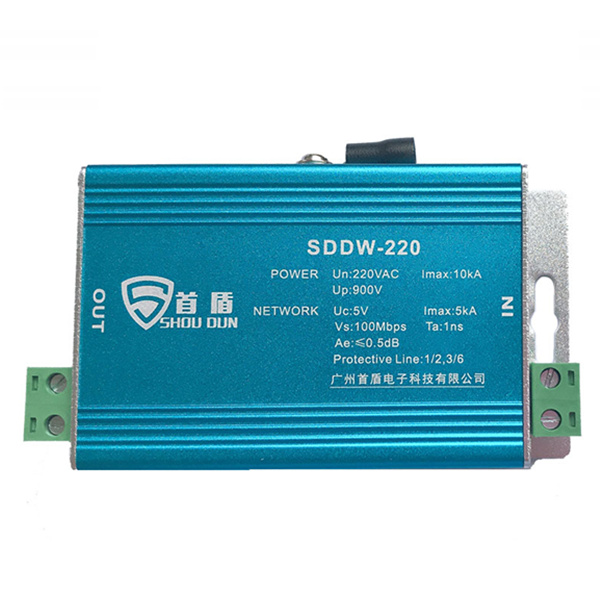

产品概述
该产品是为网络摄像机定制的一款防雷产品,保护摄像机电源、网络等线路免受雷电电磁脉冲、感应过电压、操作过电压的影响,广泛应用于公共治安、交通监控等领域。该系列产品具有集成度高、插损低、残压低、方便安装等特点,具有良好的防雷效果。
主要技术指标
型号
指标 |
12V |
24V |
220V |
网络部分 |
工作电压Uc |
5V |
标称放电电流In |
3kA(8/20μs) |
最大通流容量Imax |
5kA(8/20μs) |
保护水平Up |
20V(10/700μs) |
传输速率Vs |
100Mbps |
响应时间Ta |
1ns |
插入损耗Ae |
0.5dB |
接头形式 |
RJ45 |
电源部分 |
工作电压(Un) |
12VDC |
24VAC |
220VAC |
标称放电电流(In) |
5kA(8/20μs) |
最大通流容量(Imax) |
10kA(8/20μs) |
保护水平(In时,8/20μs)Up |
60V |
100V |
900V |
接头形式 |
压接式 |
外形尺寸(不含接地线) |
102*57*27mm(接头不同尺寸略有差异) |
保护等级 |
IP20 |
安装流程
安装准备
工具:十字螺丝刀、一字螺丝刀、剥线钳等各一把
辅 材 |
规 格 |
数 量 |
作 用 |
电源线 |
≥0.75mm2电源线 15-30CM |
2根 |
连接防雷器与摄像机电源 |
网线 |
五类屏蔽双绞线 15-30CM |
2根 |
连接防雷器与摄像机网络 |
PE连接线 |
≥1.5mm2 |
1根 |
就近接地 |
螺钉 |
M4 |
2颗 |
固定防雷器 |
安装环境
请确保处于室内或者防水箱内
避免安装在剧烈震动场所
确保电源部分电压、电流以及信号部分传输速率与防雷器匹配
确保防雷器能可靠接地,并且工频接地电阻低于10欧姆

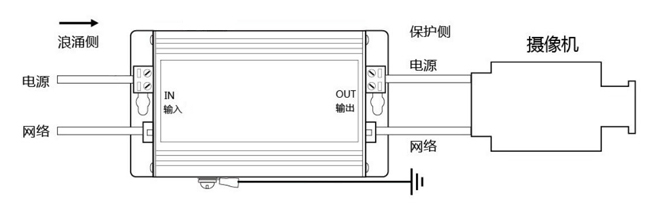

安装示意图
1、分别准备电源线、网线一根,用于连接防雷器与摄像机
2、将防雷器固定在防水箱内
3、完成防雷器电源、信号输出端口与摄像机的连接
4、完成防雷器电源、信号输入端口与监控中心或者光端机连接
电源+网络二合一
常见故障
常见故障 |
可能原因 |
处理方法 |
防雷器安装后,视频画面出现雪花或无信号 |
防雷器传输性能不达标 |
更换防雷器 |
传输距离超过最长允许范围 |
确保设备之间信号线路连接在标准允许范围内 |
防雷器与线缆阻抗或传输速率不匹配 |
更换防雷器 |
防雷器地线接地后,信号不通或者画面有雪花;地线不接地后,视频画面正常 |
地电压波动过大 |
地网改造,若信号不通表示防雷器已经被烧坏,需要更换防雷器 |
防雷器运行一段时间后,监视器无画面,信号不通,拆下防雷器后,监视器出现画面,信号恢复 |
防雷器因雷击损坏或其他原因 |
更换防雷器 |
